Piezas para maquinaria a medida
Mecanizado CNC según sus planos en Shenzhen — ejes, engranajes, acoplamientos, cajas de cojinetes e hidráulicas, desde una pieza hasta más de 10.000.
- ISO 9001:2015, AS9100D y NADCAP acreditados
- ±0,001 mm a ±0,005mm, CMM-verificado en cada lote
- Ningún pedido mínimo — 1 unidad a 10.000 + unidades
- Envío urgente desde Shenzhen a más de 50 países
Hable con un ingeniero CNC
piezas para maquinaria que fabricamos
Estas 24 piezas para maquinaria son lo que MW+ los clientes ordenan con más frecuencia. hecho según su plano, no de un catálogo — usted define material, tolerancia y acabado. Cada pieza se entrega con un certificado de material EN 10204 3.1 y un informe dimensional.

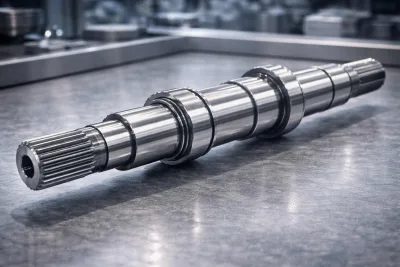

Eje principal de precisión
Eje principal de alta resistencia para cajas de cambios industriales y maquinaria pesada.

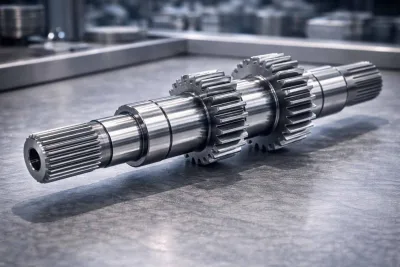

Eje integrado de engranajes
Eje de engranaje de una pieza para transmisiones automotrices e industriales. Calidad AGMA Clase 10.

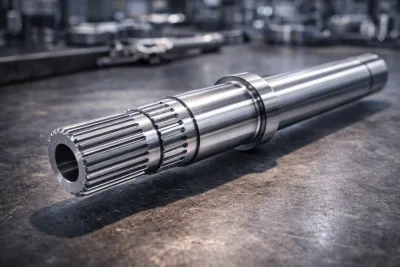

Eje inclinado involutivo
Eje empalmado de precisión para transmisión de alto torque en equipos fuera de la carretera e industriales.

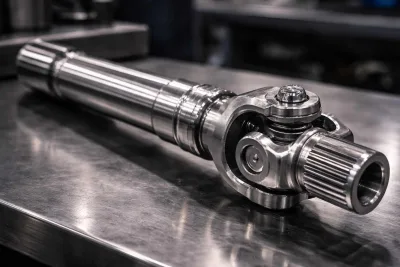

Eje de unidad personalizado
Para transportadores, bombas, motores y equipos agrícolas. Equilibrado y certificado.

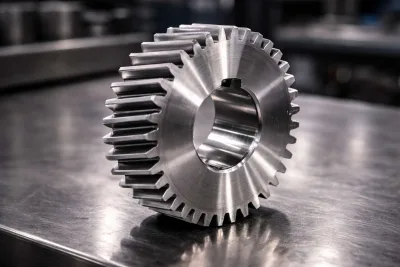

Precisión del engranaje de esputo
Alta calidad de engranaje de transmisión de potencia general, bombas y maquinaria industrial.

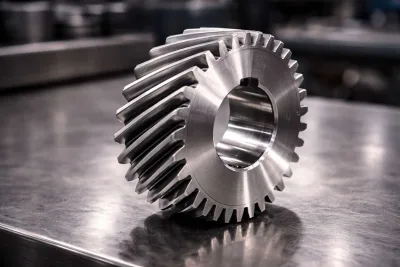

Equipo helicoidal
Aplicaciones de cambio de alta velocidad con menor ruido y mayor capacidad de carga.

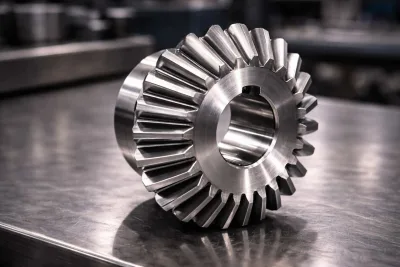

Conjunto de engranajes biselados
Accionamientos de ángulo derecho para diferenciales automotores, cajas de cambios industriales y equipo pesado.

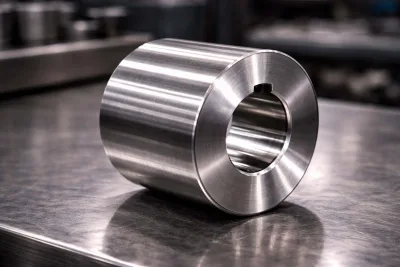

En blanco del engranaje
Rough mecanizado engranaje en blanco con todo el material retirado. Listo para las operaciones de corte de engranajes finales.

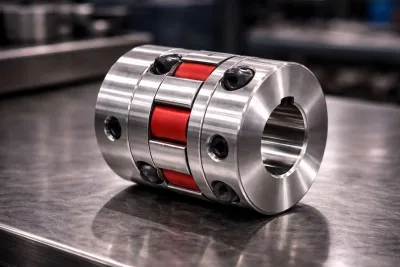

Acoplamiento rígido del eje
Acoplamiento rígido para conexiones motor-bomba y aplicaciones de accionamiento directo.

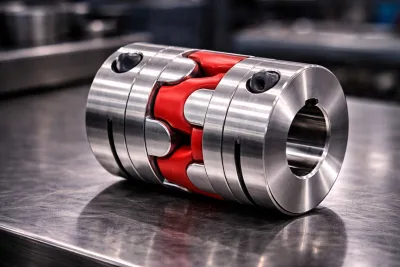

Acoplamiento flexible del haz
Compensa la desalineación angular y paralela en aplicaciones de servomotor y paso a paso.

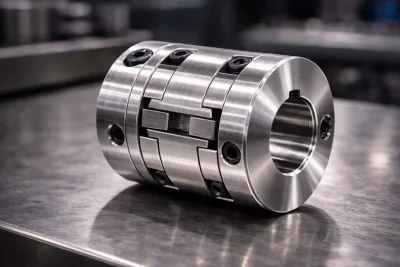

Acoplamiento con llave
Acoplamiento industrial de gran potencia para transmisión de par alto en aplicaciones de minería y acería.

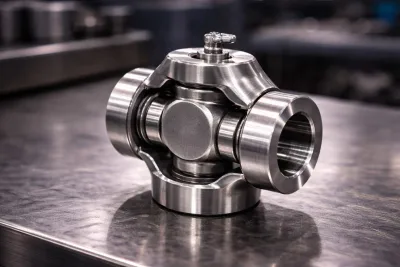

Joint Yoke universal
Para ejes de transmisión en equipos pesados, maquinaria agrícola y vehículos industriales.

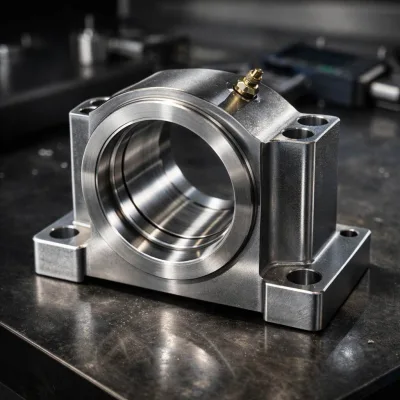

Carcasa de rodamientos de precisión
Para aplicaciones de rodamientos de cojines o bridas en maquinaria industrial.

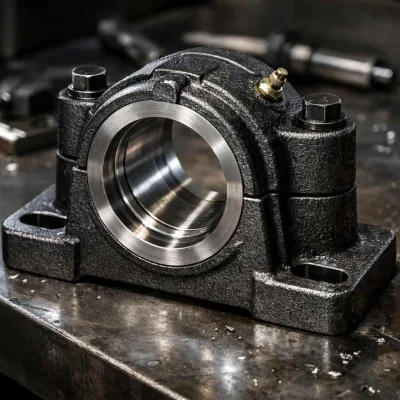

Vivienda de bloque de almohada
Soporte de rodamientos estándar para sistemas transportadores, ventiladores y equipos de manipulación de materiales.

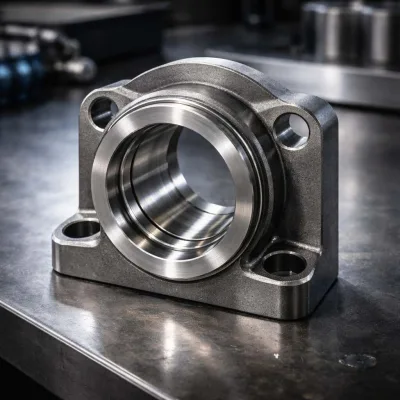

Carcasa de cojinetes con flanqueo
Solución compacta de montaje de rodamientos para aplicaciones con restricciones de espacio.

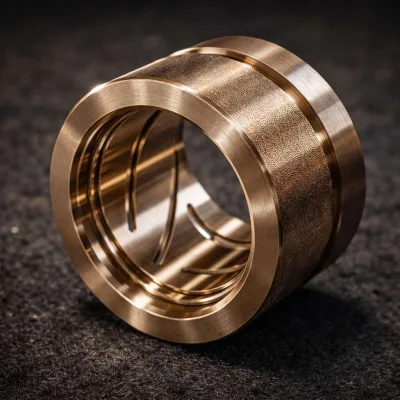

Bronce Bushing
Resistente al desgaste, buje de baja fricción para cilindros hidráulicos, puntos de pivote y rodamientos.

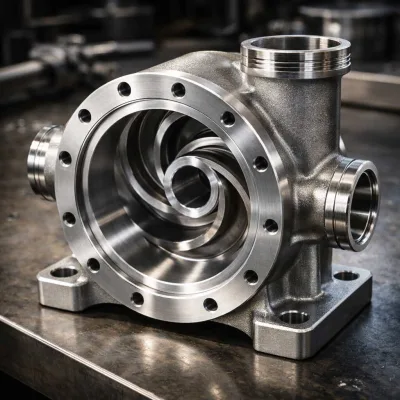

Caja de bombas
Carcasas centrífugas y de bomba de engranajes mecanizadas a tolerancias estrictas para aplicaciones hidráulicas.

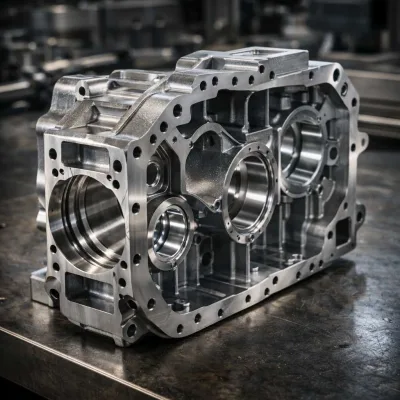

Caja de engranajes
Carcasa de precisión para engranajes, reductores de velocidad y conjuntos de transmisión.

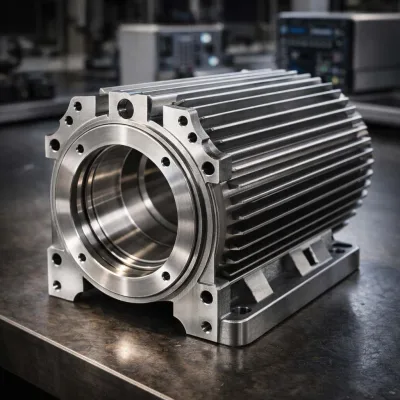

Viviendas motoras
Carcasa de motor eléctrica con aletas de refrigeración integradas.

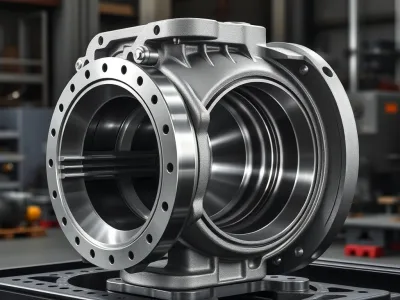

Caja del compresor
Cajas de compresores correderas y recíprocas para sistemas de aire acondicionado y refrigeración.

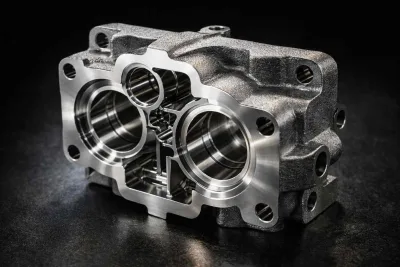

Cuerpo de la válvula hidráulica
Cuerpo de válvula de control direccional hidráulica con taladros de carrete mecanizados de precisión.

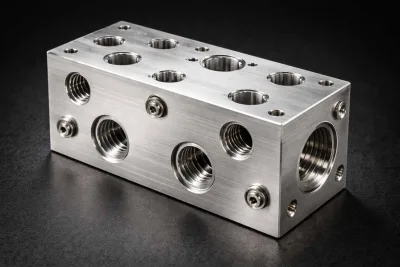

Manifold hidráulico
Multiple de circuito integrado para sistemas hidráulicos. Puertos SAE, NPT u ORFS disponibles.

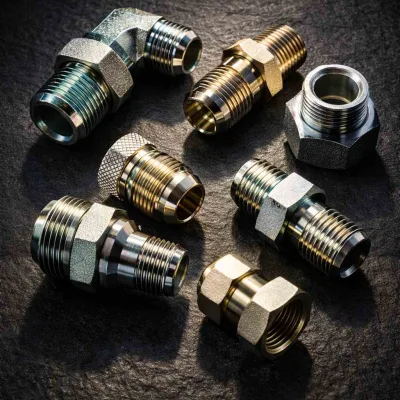

Accesorios hidráulicos
Accesorios hidráulicos de precisión para aplicaciones de alta presión de hasta 10.000 PSI.

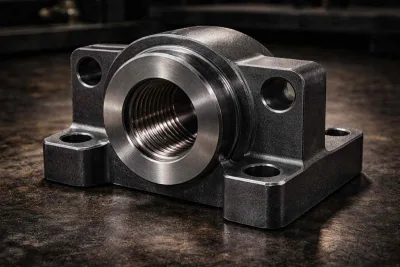

Tapa del extremo del cilindro
Cabezales de cilindro hidráulicos y neumáticos con opciones de porte y montaje personalizadas.
¿No está en esta lista? Aún lo logramos.
Las veinticuatro piezas para maquinaria de arriba son lo que los clientes ordenan con más frecuencia — ejemplos, no límites. Aceptamos solicitudes de fabricación personalizada para cualquier pieza de la máquina que pueda dibujar o entregarnos.
- Cualquier componente que podamos moler, girar, girar, moler, EDM o cortar por láser
- Trabajamos a partir de un modelo CAD, plano 2D, croquis o muestra física para ingeniería inversa mediante CMM.
- Reemplazos puntuales de maquinaria obsoleta mediante la repetición de las operaciones de producción
- Más de 70 materiales, desde 6061 de aluminio hasta titanio, Inconel, PEEK y bronce
- Subconjuntos y partes acabadas con herrajes, rodamientos o insertos
- Revisión gratuita de DFM antes de comprometerse, y una NDA firmada antes de enviar cualquier cosa
Lo que tenemos, lo que cortamos, lo que cuesta
Las especificaciones que conviene revisar antes de enviar un plano de piezas para maquinaria. Salvo indicación distinta, aplicamos ISO 2768-m y mantenemos ±0.005 mm en las características toleradas.
Especificaciones de la pieza de la máquina
Cuatro mesas que cubren tolerancia, material, acabados y límites de geometría.
Tolerancias por características
| Característica | Estándar | Precisión | Lo mejor posible | Proceso en el extremo estrecho |
|---|---|---|---|---|
| Dimensiones lineales | ±0,01 mm | ±0,005 mm | ±0,001 mm | 5 ejes Mecanizado multieje, jig mandrinado |
| Diámetros giratorios | ±0,01 mm | ±0,005 mm | ±0,001 mm | Giro suizo, rectificado cilíndrico |
| Taladros y ajustes | H9 | H7 | H5 | Escariado, bruñido y rectificado de coordenadas |
| Concentricidad / agotamiento | 0,02 mm TIR | TIR de 0,01 mm | 0,003 mm TIR | Torneado-fresado en una sola sujeción |
| Planitud | 0,05 mm | 0,02 mm | 0,005 mm | Rectificado de superficie, laminado |
| Calidad de los dientes de engranaje | AGMA 8 | AGMA 10 | AGMA 12 | Robando, rectificado de perfiles |
| Hilos de discusión | 6H / 6g | 4H / 4g | Clase 3B / 3A | De un solo punto, rectificado de rosca |
| Afiladas esquinas internas | R0.8 mm | R0.2 mm | Cuadrado | Alambre y sumidero EDM |
| Características inferiores a 0,5 mm | — | ±0,005 mm | ±0,001 mm | Micromecanizado |
| Rugosidad superficial | Ra 3.2 µm | Ra 0.8 µm | Ra 0.1 µm | Moler, pulir, lamer |
Cómo leer esto. La precisión se cotiza bajo petición. Lo mejor posible se aplica a una característica controlada, no a todas las dimensiones. ±0.01 mm se verifica mediante CMM y se documenta con el envío — ver nuestro proceso de garantía de la calidad.
Materiales, plazos de entrega y costes relativos
| Material | Grados acumulados | Mecanización | Plazo | Costo | piezas para maquinaria típicas |
|---|---|---|---|---|---|
| Aluminio | 6061-T6, 7075-T6, 2024 | Excelente | 3–5 días | $ | Carcasas, colectores, soportes |
| Acero inoxidable | 303, 304, 316L, 17-4 PH | Bien. | 5–8 días | $$ | Ejes, cuerpos de válvulas, bombas |
| Carbono & Acero aleado | 1045, 4140, 4340, 8620 | Bien. | 5–8 días | $$ | Ejes, engranajes, acoplamientos, yugos |
| Reparto & hierro dúctil | GG25, GGG40, GGG60 | Bien. | 6–10 días | $$ | Cajas de cojinetes y cajas de cambios |
| Bronce & latón | C932, C954, C360 | Excelente | 4–6 días | $$ | Casquillos, placas de desgaste y racores |
| Titanio | Gr. 2, Gr. 5, Gr. 23 | Difícil | 7–12 días | $$$$ | Ejes ligeros, accesorios |
| Inconel & superaleaciones | 625, 718, Monel, Hastelloy | Muy difícil | 10–15 días | $$$$$ | Componentes de sección caliente |
| Plásticos técnicos | PEEK, Delrin, PTFE, nylon | Excelente | 3–5 días | $–$$$$ | Bujes, aisladores, engranajes |
Tiempos de entrega de la pieza de la máquina pasar de la aprobación del dibujo al envío y asumir el material almacenado.–4 días para recubrimientos o tratamiento térmico. El trabajo urgente sigue un proceso independiente de 3 días Prototipado CNC pista, con 48 horas exprés disponible. EN 10204 3.1 certificados para cada grado.
Acabados de superficie y tratamiento térmico
| Tratamiento | Resultado | Se aplica a | Tiempo añadido | ¿Por qué especificarlo? |
|---|---|---|---|---|
| As-maquinados | Ra 1.6–3.2 µm | Todos los metales | — | Superficies internas, no desgastadas |
| Abalorios de explosión | Mate uniforme | Aluminio, inoxidable | +1 día | Oculta marcas de herramientas en las carcasas |
| Tipo de anodización II | 5–25 µm | Aluminio | +2–3 días | Resistencia a la corrosión y color |
| Tipo de anodización III | 25–50 µm | Aluminio | +3–4 días | Superficies de desgaste, orificios hidráulicos |
| Pasivado | Sin cambio de tamaño | Inoxidables | +1 día | Restaura la capa de óxido de cromo |
| Electropolio | Ra −50% | Inoxidables | +2–4 días | Limpieza médica y de vacío |
| Zinc / níquel / cromo | 5–25 µm | Aceros | +2–4 días | Protección contra la corrosión en acero |
| A través del endurecimiento | 28–50 HRC | 4140, 4340, 1045 | +3–5 días | Ejes bajo un par alto |
| Endurecimiento de la caja | 0.6–1,2 mm, 58–62 HRC | 8620, 20MnCr5 | +4–6 días | Dientes de engranaje: cara dura, núcleo duro |
| Nitruro | 0.2–0,6 mm, 60+ HRC | 4140, aceros para herramientas | +4–6 días | Resistencia al desgaste, baja distorsión |
Dimensión después del laminado. Laminado y anodización dura añaden material a la superficie. Si un taladro o eje debe conservar el ajuste, indíquelo en el plano para compensar el espesor del recubrimiento durante el mecanizado. — la razón más común por la que una pieza de máquina correctamente fabricada falla la inspección entrante.
Límites de diseño
- Tamaño máximo de la pieza
- 2000 × 1000 × 500 mm
Dimensiones máximas de fresado. Diámetro de torneado de hasta ø500 × 1500 mm.
- Espesor mínimo de la pared
- Metal de 0,5 mm
1,0 mm para plásticos. Paredes más finas charlan.
- Diámetro mínimo del agujero
- 0,5 mm
Hasta 0,2 mm en la línea de micromecanizado.
- Profundidad máxima del agujero
- 10 × diámetro
Los agujeros cruzados más profundos están perforados.
- Radio de esquina interno
- ≥ 0,5 mm
Utilice 1/3 de profundidad de la cavidad.
- Rango de discusión
- M1 – M64
UNC, UNF, BSP, NPT.
- Ajuste de taladro más preciso
- H7
H5 en geometrías rectificadas y bruñidas.
- Vías principales & splines
- DIN 5480 / ANSI B92.1
Brochado o encofrado, interno y externo.
Formatos de archivo. Envíe un archivo STEP o IGES con la geometría y un plano 2D en PDF o DWG que indique tolerancias, acabado, roscas y material. Si no dispone de plano, se aplican las tolerancias generales ISO 2768-m. También puede enviarnos una pieza desgastada para reconstruir su geometría mediante medición CMM.
Certificado en ISO 9001:2015, AS9100D, ISO 13485, IATF 16949 y NADCAP, con RoHS y REACH declaraciones para la UE. Copias de certificado viajan con su primera presupuesto bajo petición.
Para quién construimos
Las piezas para maquinaria anteriores proceden de pedidos reales de estos seis sectores. Consulte los siguientes servicios si necesita otro proceso.
Sector aeroespacial & Defensa
Brackets, montajes del motor, cuerpos del actuador. AS9100D, FAI a AS9102, existencias DFARS bajo petición.
Automoción & EV
Ejes de transmisión, espacios de transmisión, carcasas de motor EV. Planificación IATF 16949 con PPAP 1–5.
Sector médico & Dental
Cuerpos de instrumentos y guías de perforación en 316L y PEEK. ISO 13485, pasivado o electropulido.
Robótica & Automatización
secciones de los brazos, carcasas comunes, Placas de efector extremo. Agujeros de rodamiento mantenidos en una configuración de 5 ejes.
Electrónica & Semiconductores
Carcasas, disipadores de calor, blindajes RF y piezas para manipulación de obleas. Bordes de sellado sin rebabas.
Industria pesada
Cuerpos de válvulas, colectores, cajas de bombas y cajas de cambios de hasta 1,5 m. endurecidos o nitridos.
Preguntas que los compradores hacen primero
Los ingenieros de preguntas y los compradores nos envían antes de un primer pedido de piezas para maquinaria.
¿Qué son las piezas personalizadas de la máquina?
¿Cómo puedo pedir piezas para maquinaria personalizadas de China?
¿Qué piezas para maquinaria usted hace más a menudo?
¿Qué tolerancias tienen sus piezas para maquinaria personalizadas?
¿Qué materiales son mejores para piezas para maquinaria?
¿Puede hacer piezas de repuesto para maquinaria obsoleta?
¿Suministra piezas para maquinaria para la producción de OEM?
¿Cómo se inspeccionan las piezas para maquinaria antes del envío?
¿Se puede calentar el tratamiento o las piezas para maquinaria del plato?
¿Hay una cantidad mínima de pedido?
¿Qué impulsa el costo de una pieza de la máquina?
¿Cuánto tiempo se tarda en conseguir piezas para maquinaria personalizadas?
¿Qué formatos de archivo acepta?
¿Usted envía piezas para maquinaria personalizadas internacionalmente?
¿Cómo protege nuestros dibujos y diseños?
¿Puedes hacer una pieza si no tenemos dibujo?
Envíe su plano, obtenga un presupuesto en 24 horas
Cargar un STEP, IGES, DWG o PDF y un ingeniero — no un representante de ventas — responde en 24 horas con precio, plazo de entrega y recomendaciones DFM gratuitas.
Cómo funciona el pedido
Envía tu dibujo
Envíe STEP o IGES y, preferiblemente, un plano 2D con tolerancias, acabado y material. Si no tiene plano, podemos realizar ingeniería inversa de la pieza física mediante CMM.
Presupuesto y retroalimentación de DFM en 24 horas
Usted obtiene un precio unitario en su cantidad, un plazo de entrega, y una lista corta de cualquier cosa en el plano que está conduciendo costo innecesariamente. No hay cargo por esto y no hay obligación.
Confirmación de pedido y liberación de material
Confirmamos por escrito el grado del material, su trazabilidad por colada y los acabados antes de comprar la materia prima.
Inspección de la primera pieza
Nos maquinamos una pieza, medirlo contra su plano en el CMM Nada más se corta hasta que lo apruebes.
Ejecución de la producción y control en el proceso
Verificamos las cotas críticas con la frecuencia establecida durante la producción, con datos SPC en pedidos de volumen. Corregimos cualquier desviación antes de que afecte al lote.
Inspección final, documentación y envío
El informe CMM final, el certificado de material EN 10204 3.1, el certificado de conformidad y la documentación RoHS, REACH o PPAP solicitada acompañan el envío por DHL, FedEx o transporte aéreo.
- Ningún pedido mínimo — 1 pieza a 10,000+
- Revisión gratuita de DFM con cada presupuesto
- NDA firmado antes de enviar cualquier cosa, a petición
- DHL, FedEx y flete aéreo a más de 50 países
¿Prefieres hablar primero? jy.liu@metalworksplus.com o nos mandes un mensaje sobre WhatsApp.
Presupuesto de piezas para maquinaria
Envíe un plano o muestra física. Un ingeniero responde en un día laborable con precio unitario, plazo y recomendaciones DFM gratuitas.
